Campo de Fuga - MFL
Inspeção de chapas planas e fundo de tanques baseada em campo de fuga magnético (MFL) com alta produtividade e precisão.
Equipamento SAFE HALL – SH-32
Indicado para a inspeção de chapas planas de fundo de tanques de armazenamento, utiliza o método de inspeção conhecido como Magnetic Flux Leakage (MFL), que consiste em submeter um material magneticamente permeável, como chapas metálicas, a uma saturação de campo magnético.
Nesta condição, em caso de alguma redução de espessura, as linhas do campo magnético aflorarão na superfície da chapa. Este salto das linhas de fluxo magnético ao redor dos defeitos é denominado de “campo de fuga” (flux leakage) e estes campos de fuga são medidos através de sensores de efeito Hall.
- 32 sensores (largura da faixa de inspeção – 350 mm)
- Resolução lateral (distância entre os centros dos sensores) – 10 mm (ver estudo de caso sobre resolução)
- Produtividade de 25 m²/h

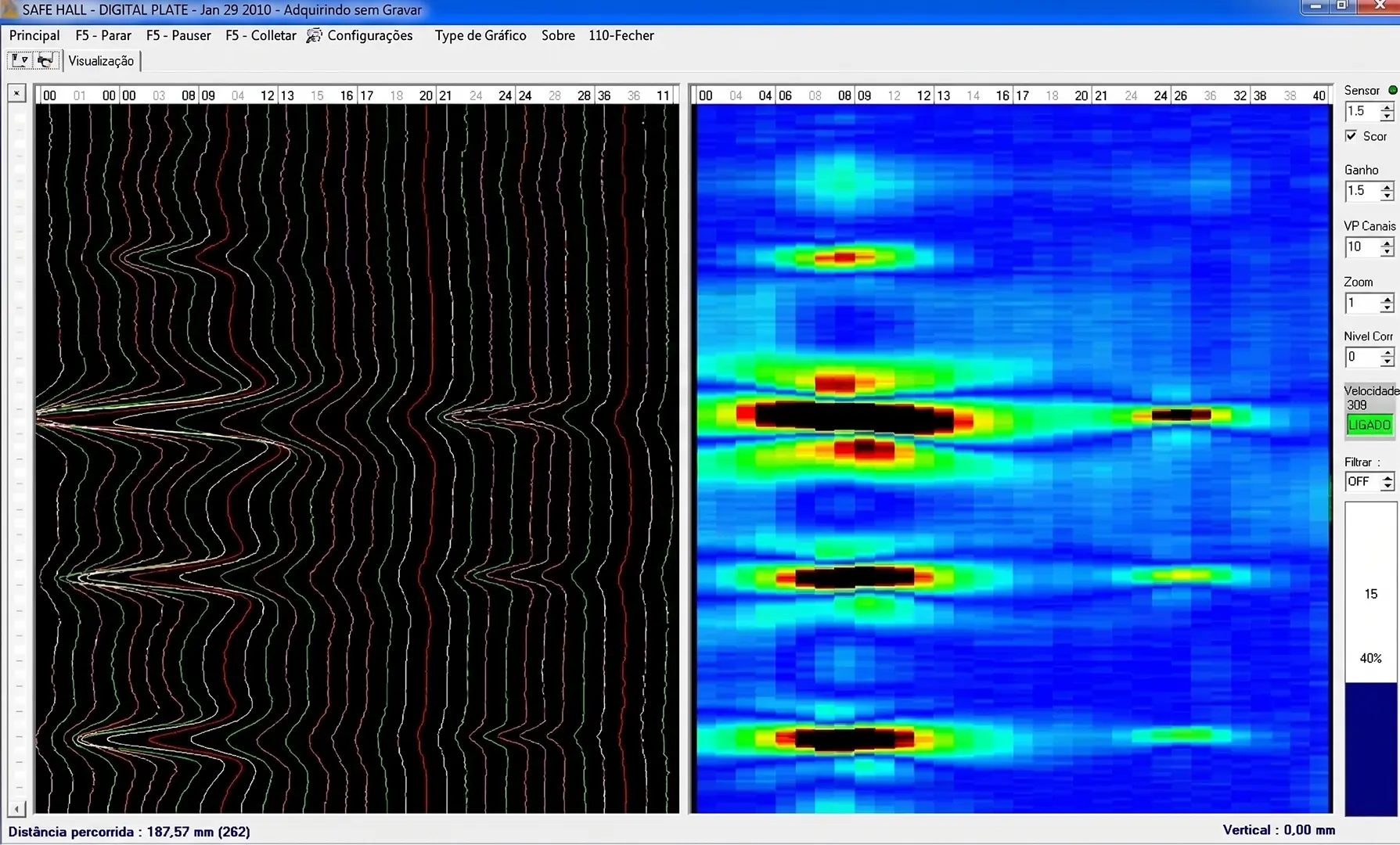

- Operação e visualização mediante laptop
- Alimentação – 127 VAC, 1.000 VA
