MAPASSÔNICO

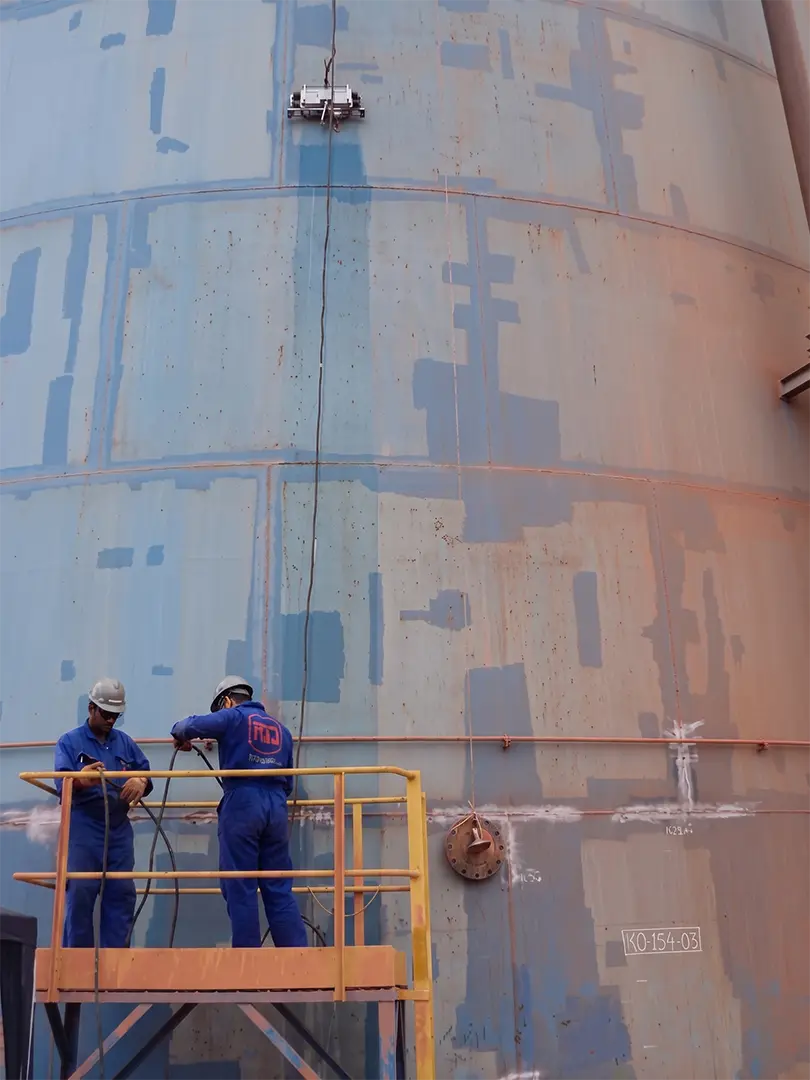

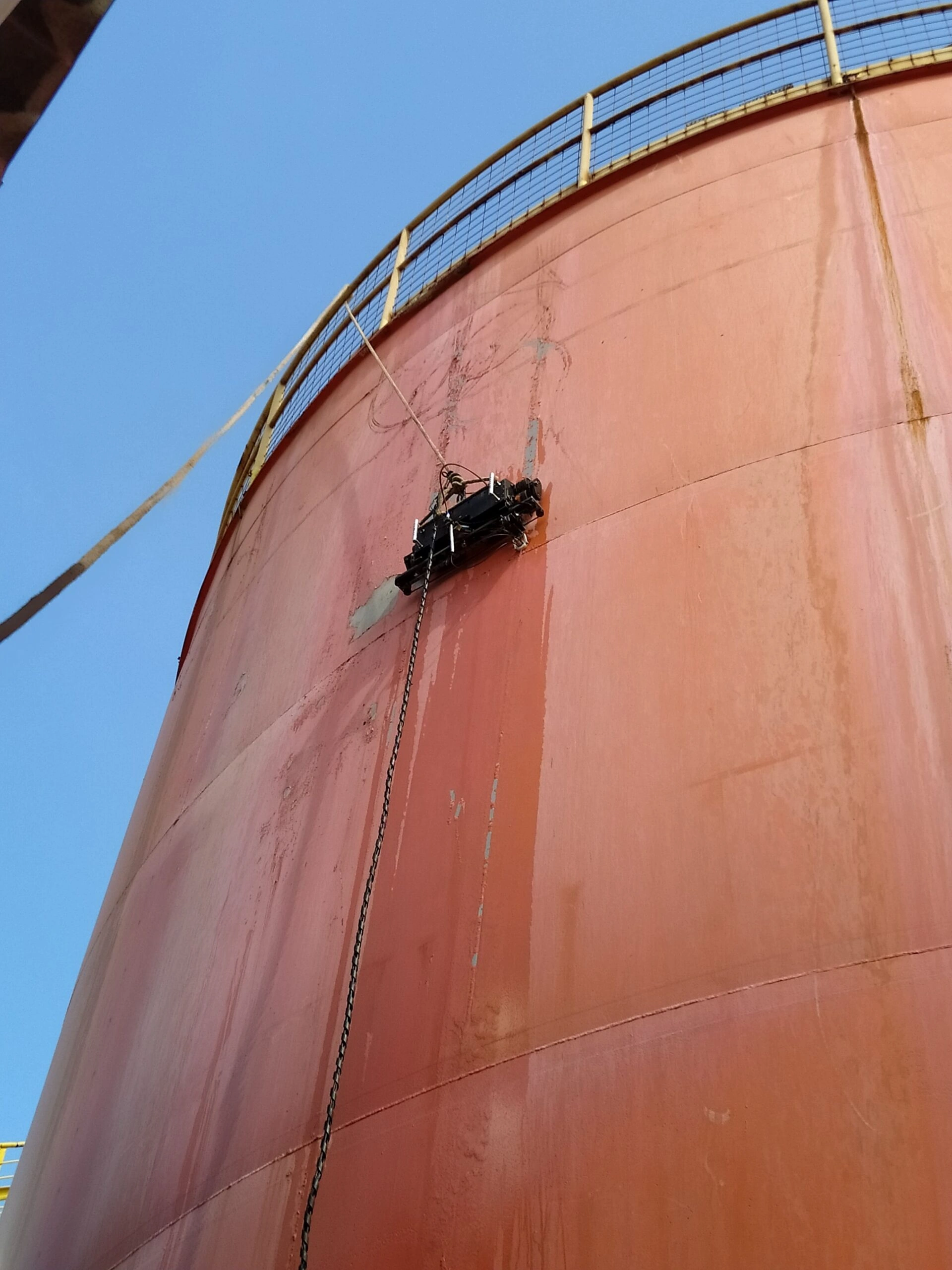

Solução indicada para mapeamento planar de ultra-som ao longo de duas dimensões (X,Y) em costados de tanques e trechos de dutos.
Arquitetura do Sistema
O MAPASSÔNICO é composto por um Módulo Transportador, controlado à distância, dotado de rodas magnéticas que o prendem firmemente à superfície metálica. Um sistema informatizado de controle remoto permite deslocá-lo sobre a estrutura, em qualquer posição, inclusive “ponta-cabeça”.
Um transdutor de ultrassom é transportado pelo Módulo, junto com uma mangueira de pequeno diâmetro por onde sai o líquido acoplante, permitindo realizar as medições à distância, operado de local seguro.
O equipamento possui motores de passo de precisão que controlam o deslocamento transversal (X) e longitudinal (Y), definindo uma área de varredura (C-Scan) totalmente automatizada.
Precisão & Performance
O reticulado de inspeção é de dimensões programáveis (1x1 mm, 2x2 mm, 5x5 mm e 10x10 mm). Completa o equipamento um laptop de uso industrial, responsável pelo controle do deslocamento do Módulo Transportador e pela aquisição das medidas de espessura de forma integrada.
- Produtividade superior a 3,5 m²/h
- Taxa de perda inferior a 5%

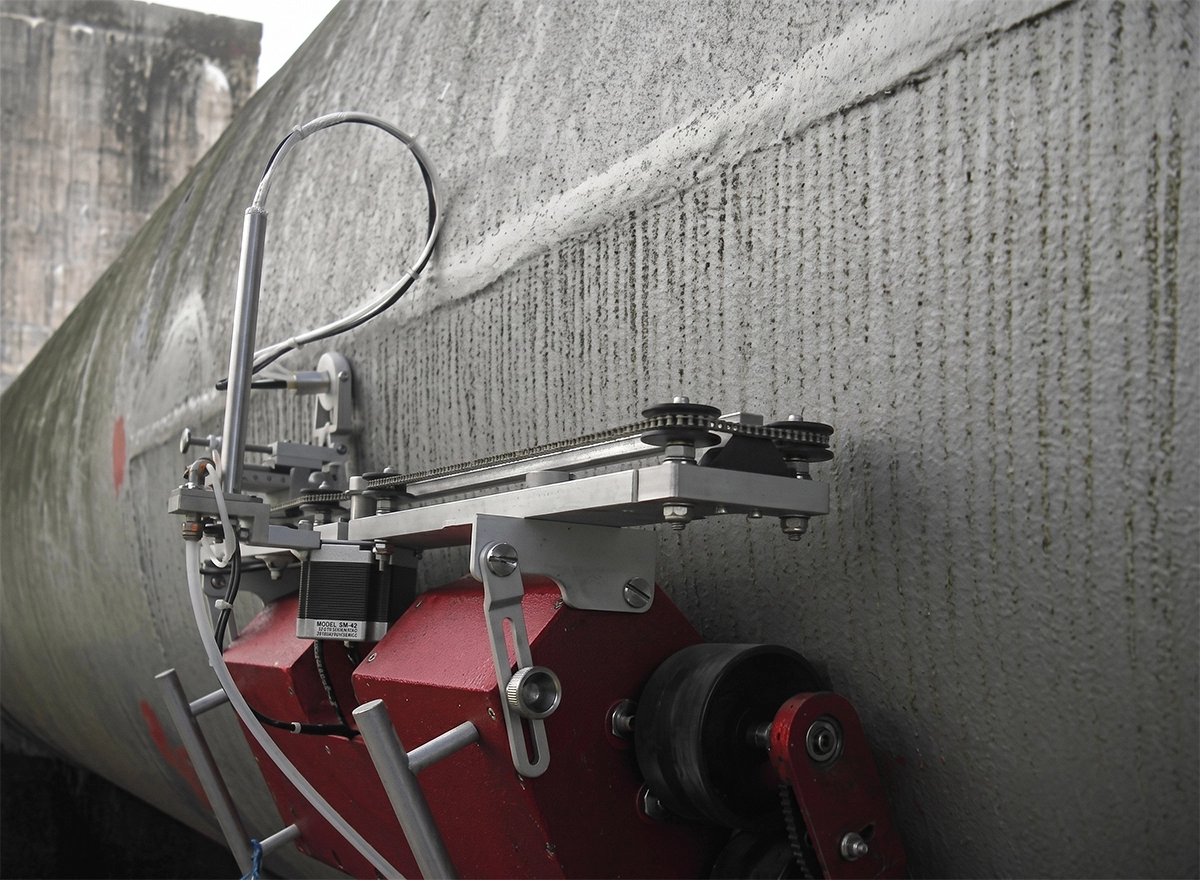

- Inspeção de dutos acima de 10" (Ø)
Tudo isso torna o MAPASSÔNICO uma ferramenta técnica indispensável para delineamento de alvéolos de corrosão em estruturas críticas.
Software Integrado
Mapeamento de perfil

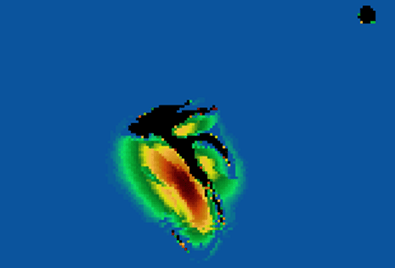

Caracterização de alvéolo de corrosão na IHM
